南林間の木の家 作り付け家具のスケッチ

(2017年09月03日)

南林間の家は現在、大工さんの内装工事が進んでいます。これから作り付けの家具の工事が開始されます。

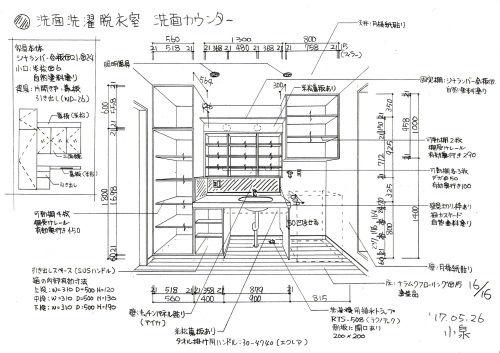

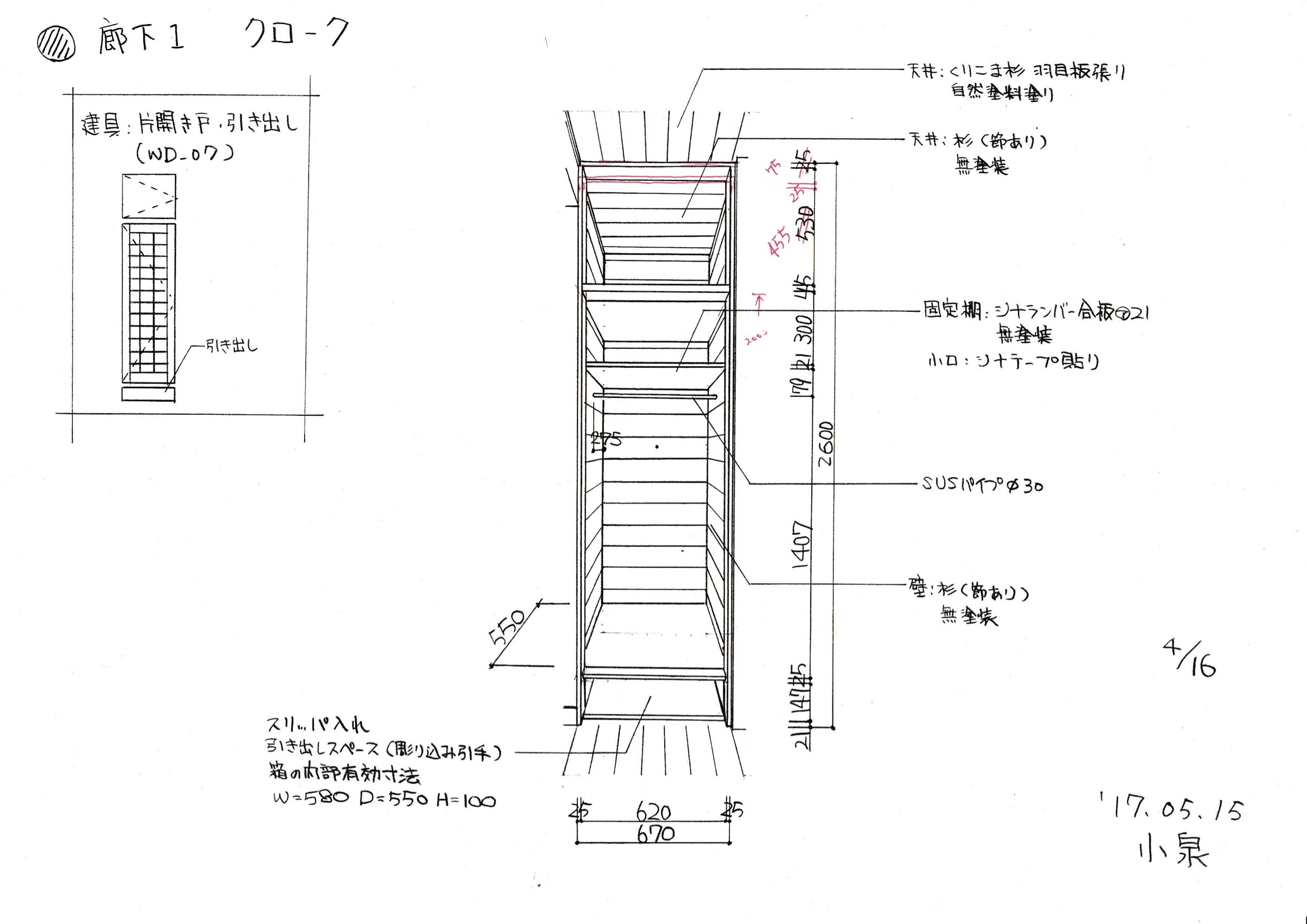

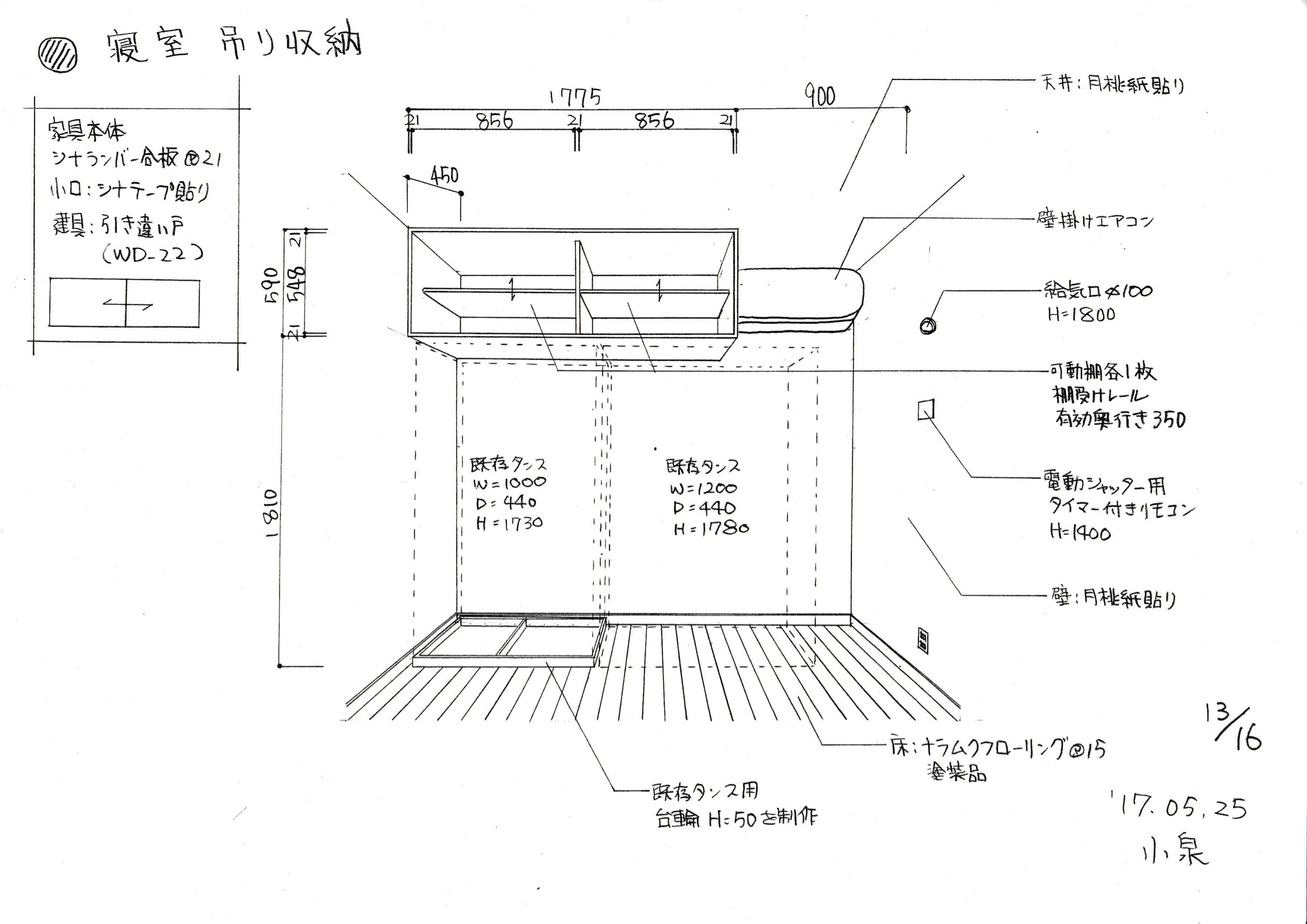

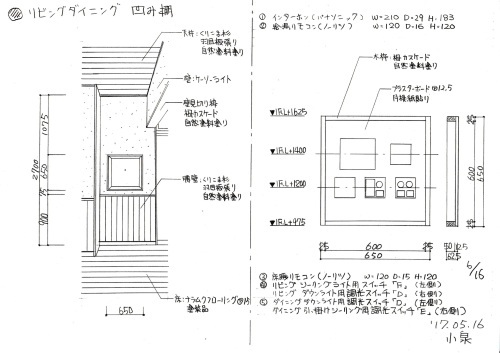

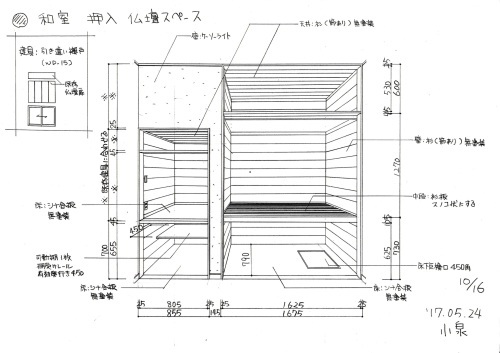

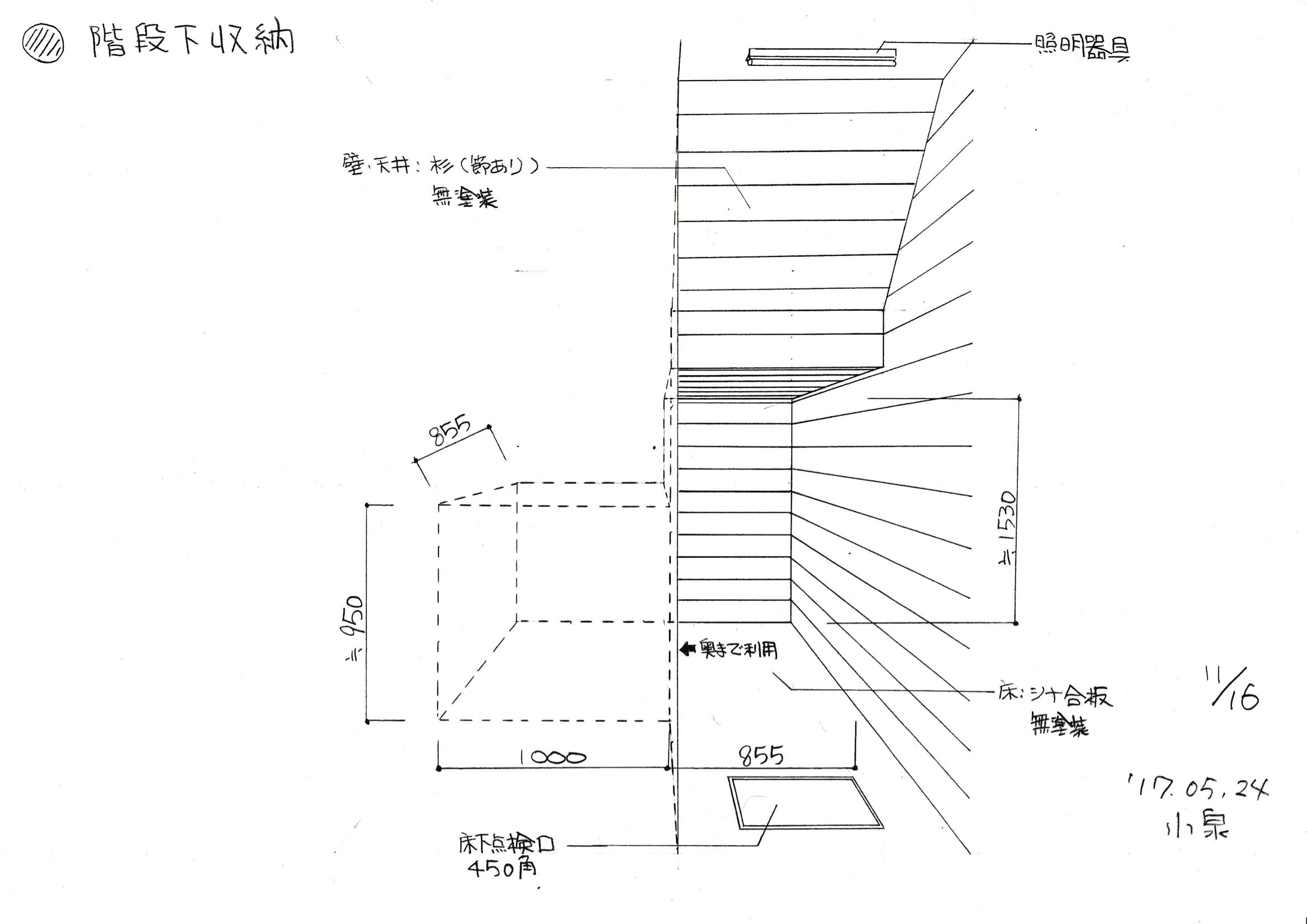

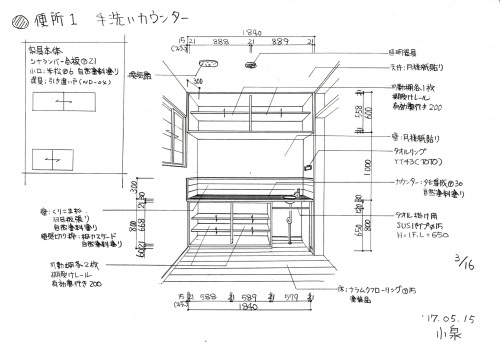

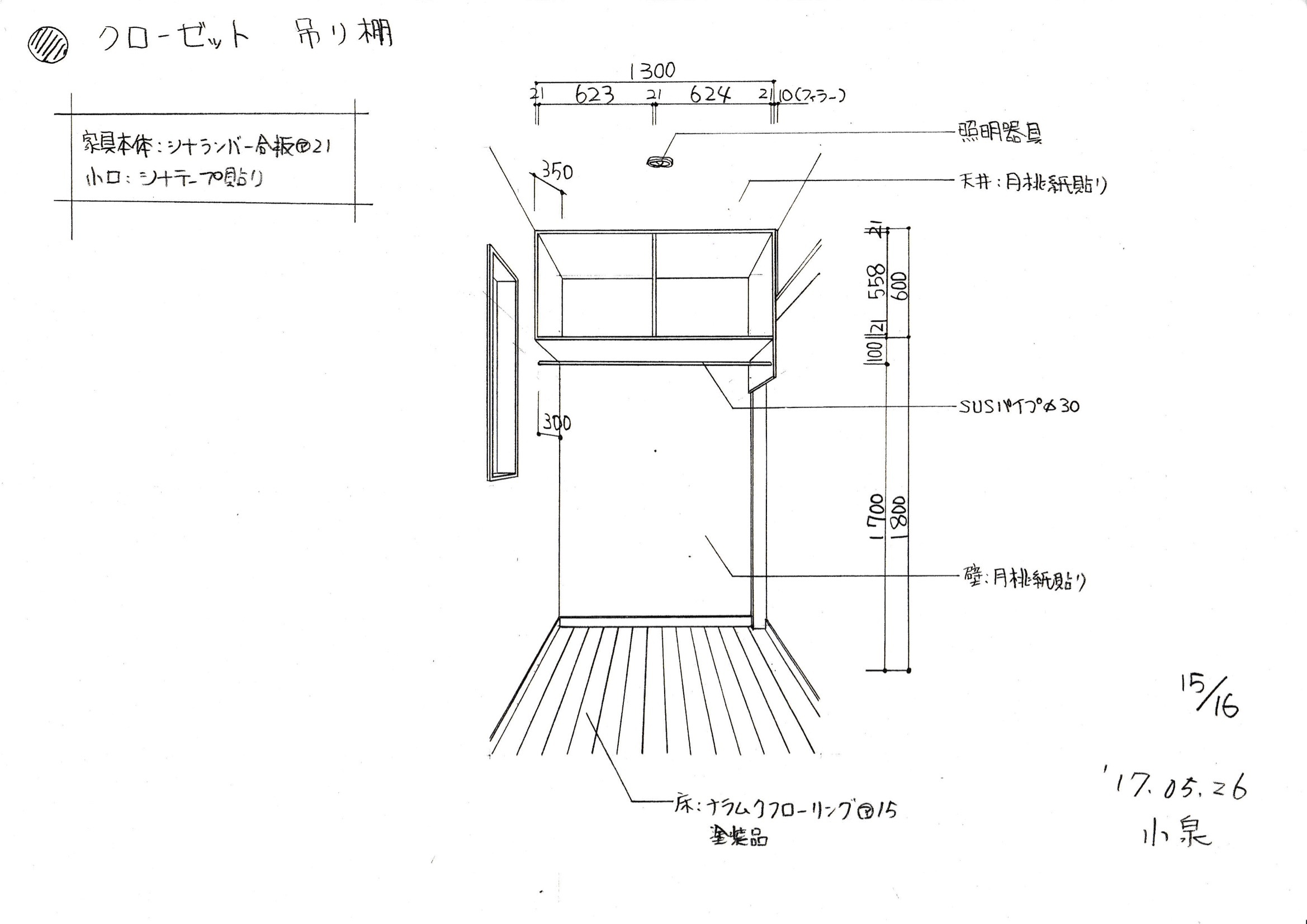

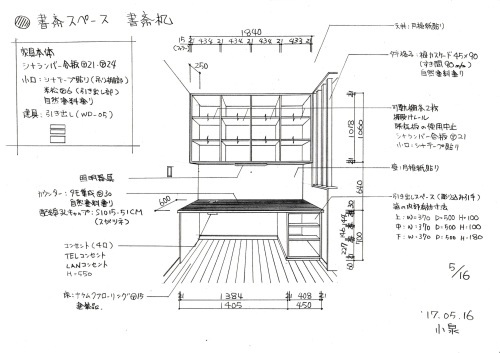

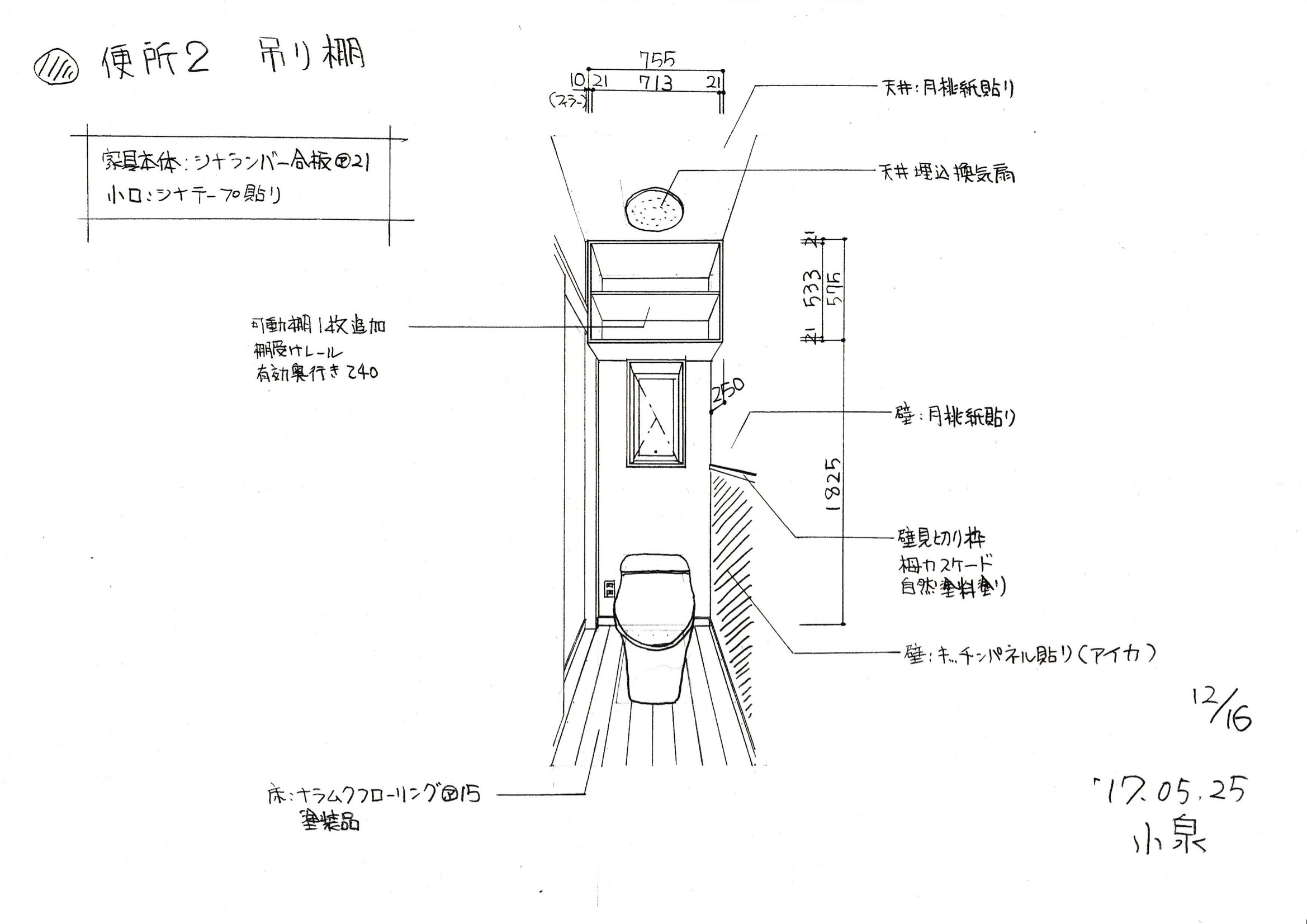

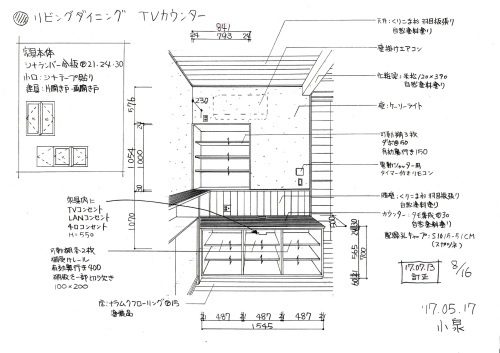

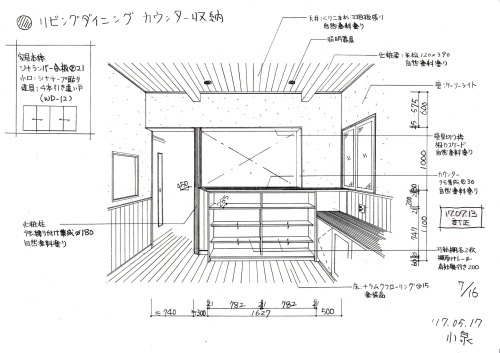

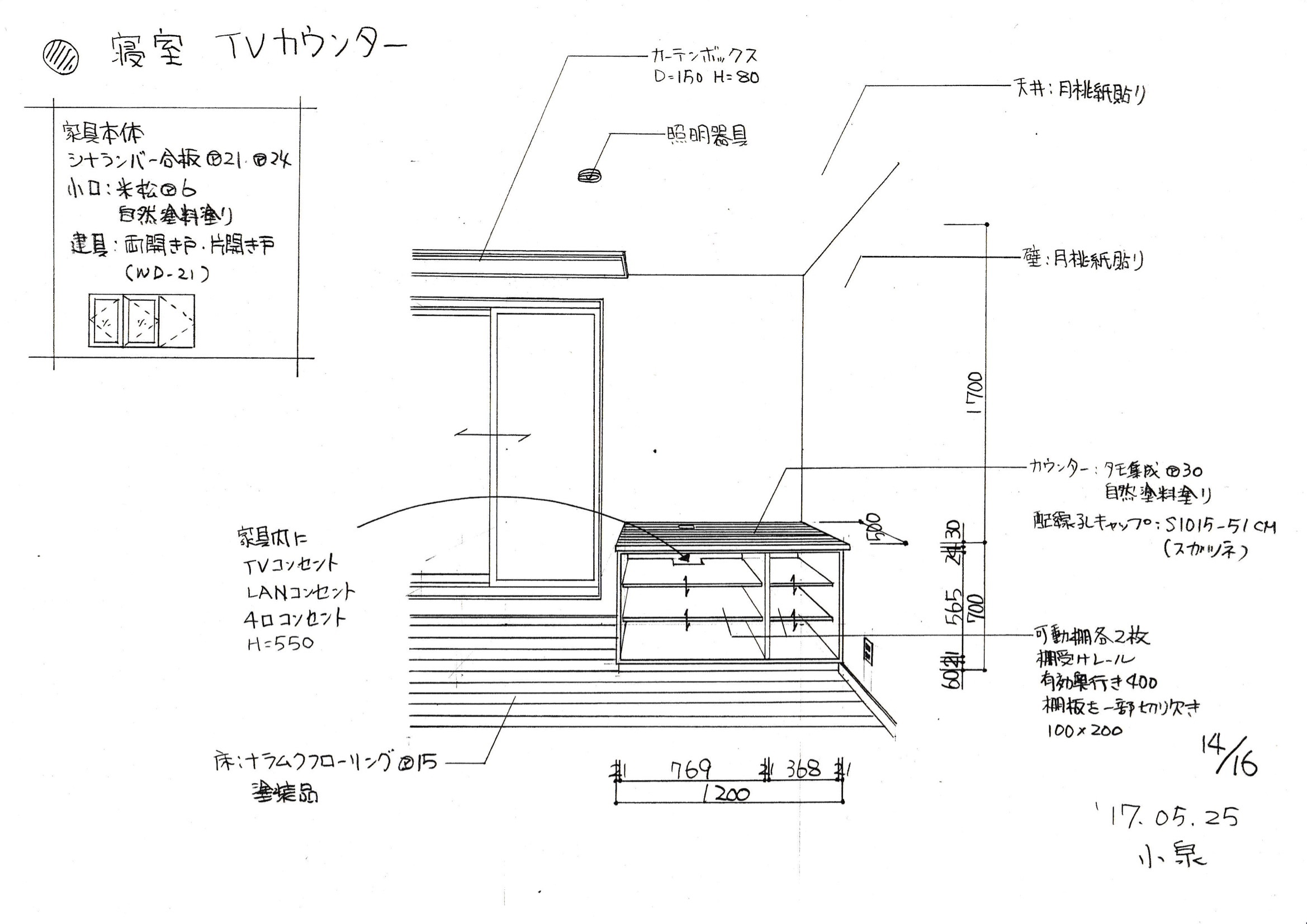

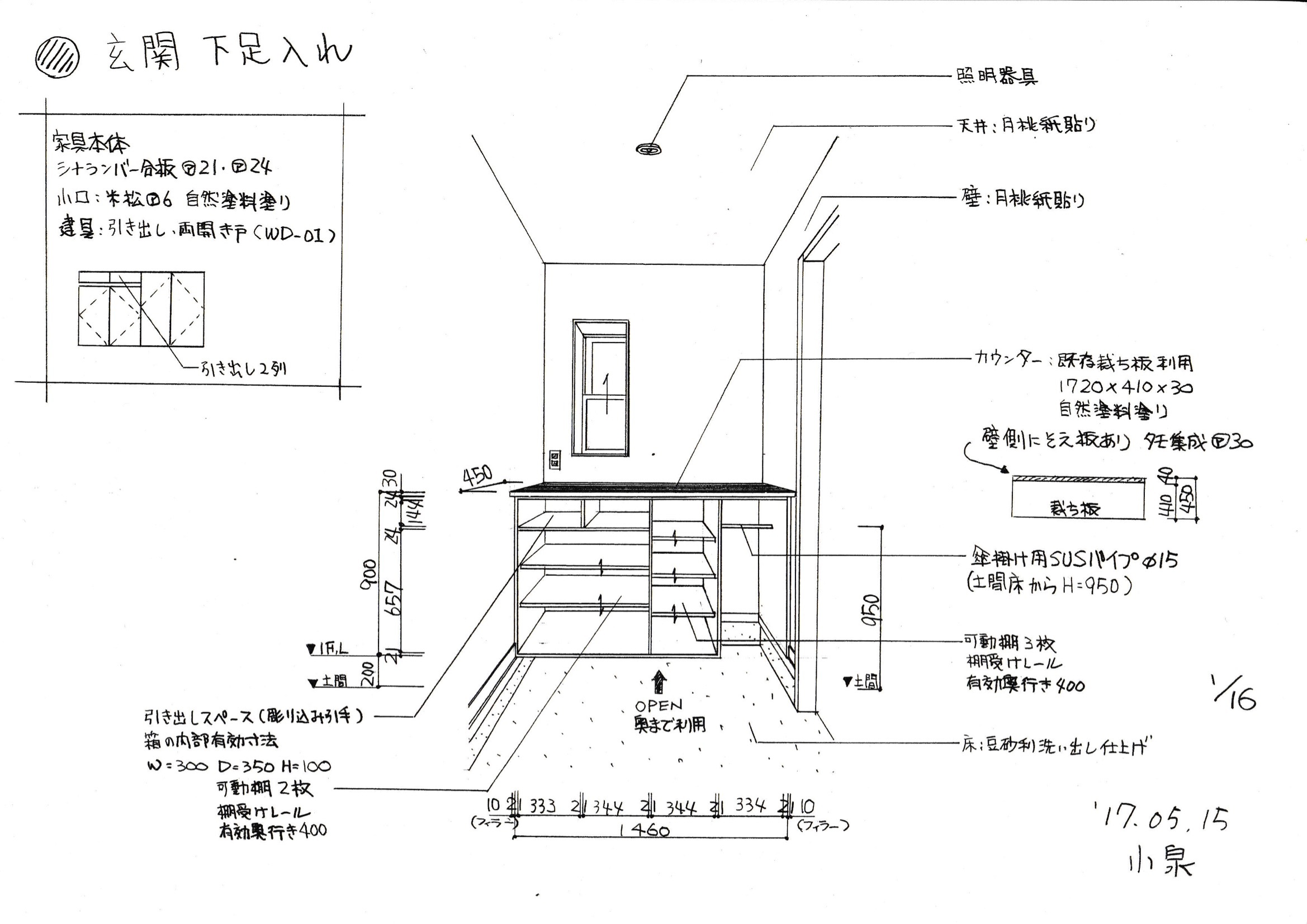

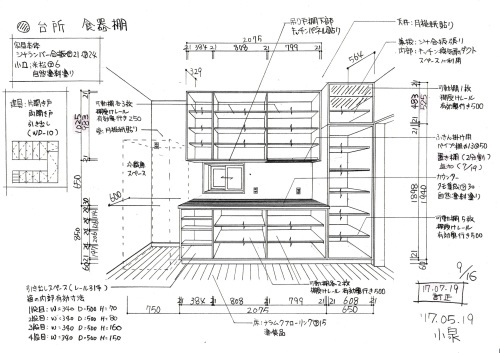

光設計では作り付けの家具は全てスケッチを描いて、建築主さんに確認をしてもらうようにしています。棚の高さや引き出しのサイズなど細かい寸法も調整できますので、収納するものに合わせて思い通りの家具を作ることができます。

このスケッチ図は工務店の監督さんや大工さんなど職人さんにも渡しています。現場に貼っておくと、電気屋さん、給排水の職人さんなど関わる職人さんたちにもチェックしてもらえますので家具廻りの設備工事などがスムーズに進むことになります。
